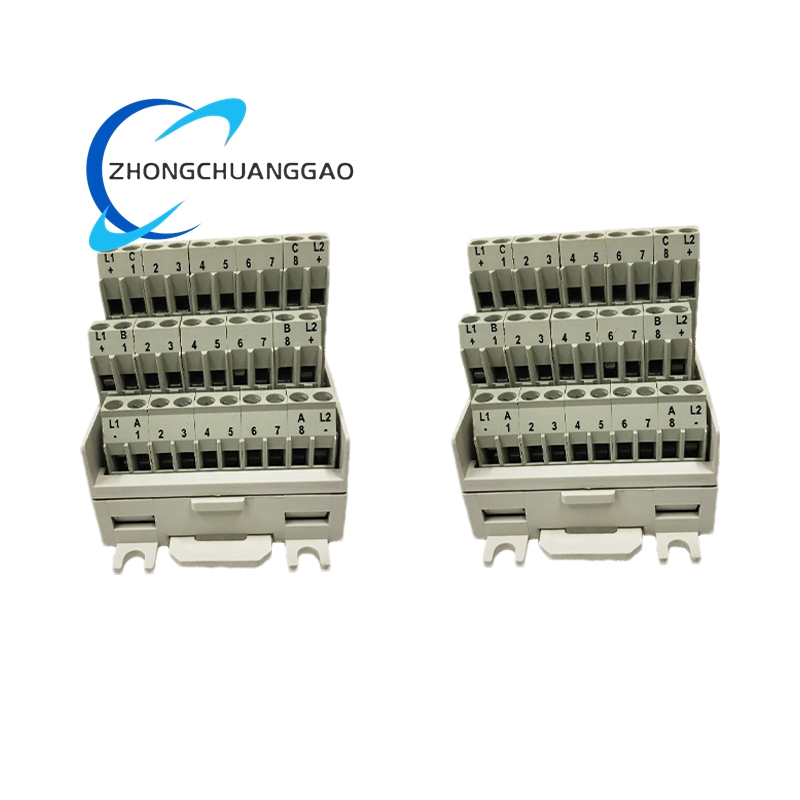

Product Short Description
Technical Specifications
- Signal Terminals: 16 channels (2×8) for analog/digital signals.
- Voltage Rating: 50 V (rated), 24 VDC (typical operating voltage).
- Current Rating: 2 A per channel (maximum 5 A).
- Wire Compatibility:
- Solid wire: 0.2–4 mm²
- Stranded wire: 0.2–2.5 mm² (24–12 AWG).
- Dielectric Strength: 500 V AC.
- Communication: Supports PROFIBUS DP and FOUNDATION Fieldbus protocols.
- ModuleBus Interface: Integrated for seamless connection to ABB control systems.
- Mechanical Design:
- Dimensions: 64 × 170 × 58.5 mm (width × height × depth).
- Weight: 0.2 kg.
- DIN rail mounting for space-efficient installation.
- Environmental Rating: IP20 (dust-resistant, indoor use).
Description
Key Features
- Compact Design: High-density terminal layout saves panel space.
- Mechanical Keying: Prevents incorrect I/O module insertion.
- Grounding: Built-in DIN rail locking device for electrical safety.
- Signal Isolation: Electrical isolation between channels to reduce interference.
- Diagnostics: LED indicators for real-time status monitoring (e.g., power, communication).
- Robust Construction: Industrial-grade materials ensure reliability in harsh environments (vibration, temperature fluctuations).
Functional Capabilities
- Signal Conversion: Transforms field-level analog/digital signals into controller-compatible digital data.
- Data Acquisition: Collects sensor readings for process monitoring and control.
- Logic Control: Executes simple to complex automation tasks (e.g., alarm triggering, sequence control).
- Fieldbus Integration: Acts as a bridge between PROFIBUS DP networks and ABB controllers (e.g., AC 800M).
- Redundancy Support: Enables dual-network configurations for fault tolerance.
Application Scenarios
- Process Industries: Chemical plants, oil refineries, and pharmaceutical manufacturing for pipeline monitoring, reactor control, and distillation.
- Power Generation: Turbine control, boiler management, and grid synchronization in thermal and renewable energy plants.
- Manufacturing: Assembly line automation, robotic systems, and quality inspection in automotive and electronics factories.
- Water Treatment: Wastewater processing, desalination, and pumping station control.
- Oil and Gas: Remote wellhead control, pipeline pressure management, and safety shutdown systems.
Advantages
- Scalability: Easily expands I/O capacity without system redesign.
- Cost-Efficiency: Reduces wiring complexity and maintenance costs.
- Interoperability: Compatible with ABB 800xA, S800 I/O, and third-party systems via open standards.
- Future-Proof: Supports firmware updates and protocol expansions.
