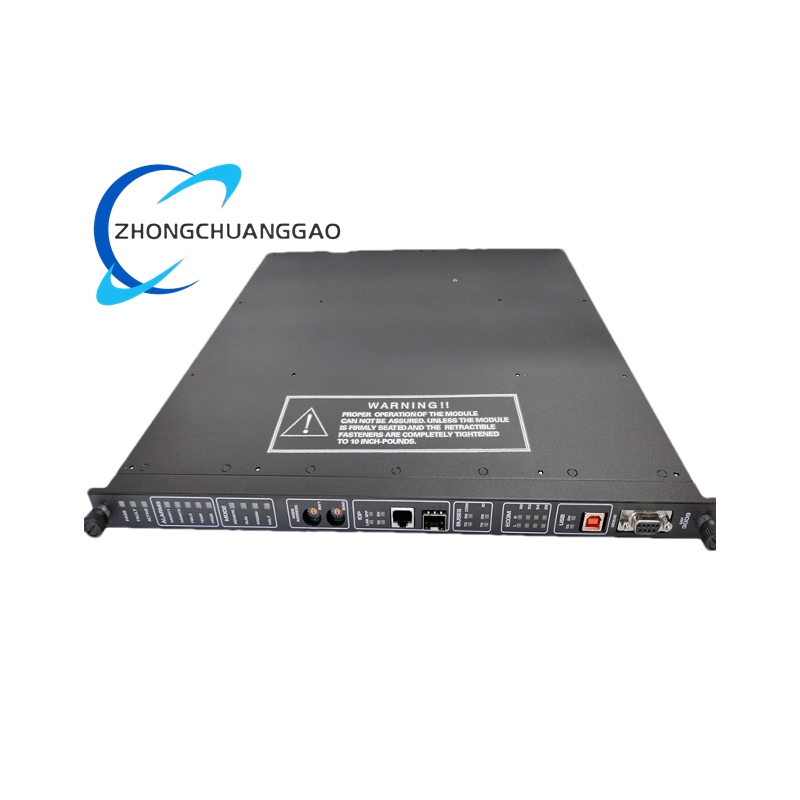

TRICONEX 3009 – Main Processor Module

Product Short Description

核心标识
• 产品：TRICONEX 3009 增强型主处理器 (UMP)
• 外形尺寸：用于 Tricon v10.x 系统的 6U VME 单槽模块
• 位置：三模块冗余 (TMR) 架构中的中央 CPU
技术规格
• 处理器：双核 Motorola MPC86x 系列，50 MHz 基本时钟
• 内存
– 256 MB DRAM 用于应用程序和操作系统代码
– 2 MB 电池供电的 NVRAM 用于持久数据和故障日志
– 6 MB Flash PROM 用于固件和引导加载程序
• 电源：24 VDC（18–32 V 范围）；最大 22 W 功耗
• I/O 容量：通过光纤或铜缆链路管理距离 ≤ 12 km 的最多 96 个混合 I/O 点（模拟、数字、脉冲）

Description
Reviews (0)

Description

通信
– 两个板载 10/100 Mbit FTE（容错以太网）端口
– 用于工程师站和诊断的 RS-485 服务端口
– 本机支持 Modbus TCP/RTU、DNP3、Profinet、以太网/IP
• 环境
– 工作温度：–40 °C 至 +70 °C
– 存储温度：–40 °C 至 +85 °C
– 湿度：5 % – 95 % 无凝结
– 冲击：30 g，11 ms；振动：5 g，10–150 Hz
功能特点
• TMR 架构：三个相同的 3009 模块执行相同的安全逻辑；2-out-of-3 表决器拒绝任何单通道故障
• SIL-3 认证：符合 IEC 61508 和 ISA S84.01，适用于 SIL-3 回路
• 热插拔功能：在线更换故障处理器，无需跳闸或中断过程
• 实时诊断：持续自检、位级故障定位、LED 状态和基于 Web 的日志
• 冗余电源和通信路径：双 24 V 供电和双 FTE 链路消除单点故障
• 事件序列记录 (SOE)：1 毫秒时间戳分辨率，用于事件后分析
应用场景
• 海上和陆上石油/天然气设施的紧急关闭系统 (ESD)
• 炼油厂和石化厂的火灾和气体检测与抑制控制
• 锅炉和熔炉的燃烧器管理系统 (BMS)
• 发电站的涡轮机保护和电网同步
• 化学反应器、管道和液化天然气终端的高完整性联锁装置
维护和生命周期
• 通过以太网进行固件升级，无需关闭进程
• 电池供电的 NVRAM 可保留配置和最后 1000 条故障记录 > 5 年
• 前面板 LED 和内置 Web 服务器提供即时健康指示
• 平均故障间隔时间 (MTBF)：40 °C 时 > 200 000 小时
